工作物が多くなり見やすく分類しました。　　　　　　　  日本語での対応　 お勧め　格安プリント基板製造 出前電子工作教室、各地のイベント、文化祭、市町村、学校へ出張講座お受けしております、お気軽にお問い合わせ下さい。 　工具：ハンダコテ50個、専用台、ニッパー、ラジオペンチ、ドライバー類、ピンセット、パーツトレイ、拡大鏡 10個、電源コード用意しています。 　　　学校の普通教室、技術家庭室、会議室、でも可能です。　　定員：スタッフと工具数量の関係で３０人×２クラス 各種測定器：デジタルテスター 20台、アナログテスター 6台、スペクトルアナライザー 2台、周波数カウンター 5台、デジタルオシロスコープ＆オシロスコープ、LCデジタルメータ ３台 　　低周波発信器、AM＆FMジェネレーター各種 2台、低電圧電源 数台、CNC旋盤、静電気チェッカー　　他各種用意 μPONG　海外紹介(PAL方式)　　μPONG 日本版で公開(NTSC)

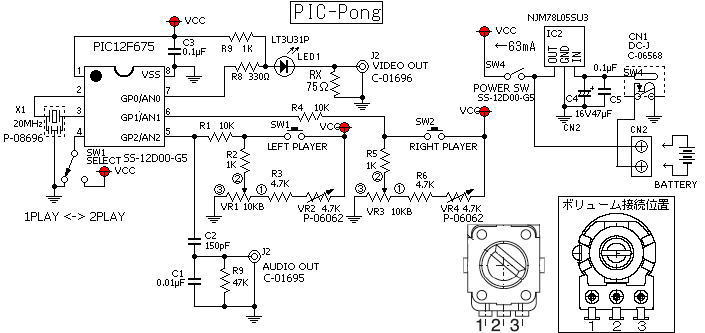

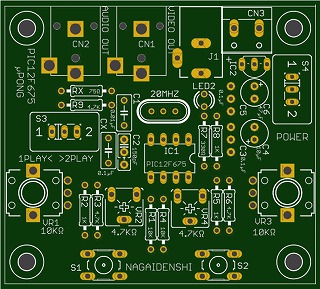

プリント基板を作成しました 　　　 ソフト：Cadsoft Eagle Professional 7.2.0 斡旋価格：プリント基板　 280円　　　VR1&VR3ボリューム 10KΩTypeB　1個 50円 VR2&VR4 半固定抵抗(ポテンションメータ) 1個　20円　　タクトスイッチ1個 10円 　　　販売可能です必要でしたらお知らせください。 プリント基板で一部パターンがミスがあり修正が必要となります。 Eagle 作成の時、消去が繰り返し入って+VCC　１カ所の配線箇所が消去 　�@基板裏で1カ所ジャンパー線で接続 　�AR9抵抗の基板裏で接続すればOＫです。 使用部品説明 回路図中POWER SW下※SS-12D00-G5は秋月電子で部品注文コードNOです。 ビデオ出力端子※基板用RCAジャック(黄)注文コード：C-01696 基板取り付けボリュームVR1、VR4は以前はaitendoで販売は在庫０個で 　入手出来ず、海外より輸入しました。 　　※使用のボリュームはタイプB型です。 　　　タイプAは音量調整用で回転と抵抗値の変化が変わります。 VR2、VR4　ラケットの位置微調整 SW1：1PLAY<->2PLAY　切り替え 　※POWER ONして1PLAY切り替えて　1PLAY→2PLAY切り替えでスピードがSLOWに。 　　　POWER ONして1PLAYそのままでSPEEDが早くなります。 作成基板は電池専用の場合は �@IC3三端子レギュレーター5V100mA SOT-89 NJM78L055U3 �A2.1mm標準DCジャック(4A)基板取付用 MJ-179PH �CC3、C4は不要となります。 ラケットの動きとボリュームの回転方向はボリュームを右回しで上、左回転で下 　回路図ではわかりにくいので)ボリュームの回路図中で位置を表示してあります。
